簡介：

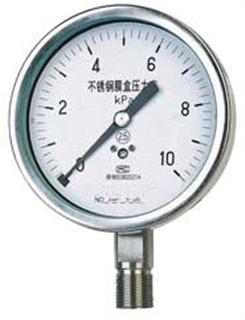

YE型膜盒壓力表采用最新工藝生產的膜盒作為測量微小壓力的產品，是一款在工業測量微壓和負壓常用到的壓力表，主要測量對銅合金無腐蝕性、無爆炸危險氣體的壓力，膜盒壓力表是由不銹鋼材料生產而成，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。
結構原理:
YE型膜盒壓力表由測量系統(包括接頭、膜盒等)、傳動機構、指示裝置和外殼組成。導壓系統及外殼均用不銹鋼材料制成，采用密封型結構，防止污穢物侵入。當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。
選型方式：
|
型號 |
結構形式 |
測量上限 KPa |
精確度 % |
|
YE-100-B
YE-100Z-B
|
徑向無邊
軸向無邊 |
4；6；10；16；25；40；60；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30 |
±2.5
（±1.6） |
|
YE-150-B |
徑向無邊 |
技術參數：
1、測量范圍(kPa)：0～2.5、0～4、0～6、0～10、0～16、0～25、0～40、0～60
2、使用環境條件：-25～55℃、相對濕度不大于80%
3、抗工作環境振動：VH3級
4、重量：0.5kg |
