一、概述

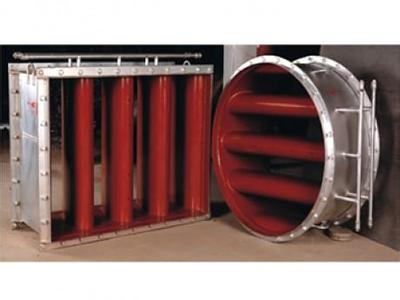

ZRLG-JY機翼測風裝置是國內外電力行業一、二次風量測量中運用最廣的一種流量測量裝置，它適用于空氣流量較大、風道截面積大、流速較低、直管段長度較短的情況，是一種傳統的風量測量裝置。我公司依據各種不同的風道形狀、尺寸、及風量等技術條件設計、制造出不同類型的機翼型風量測量裝置，可用于矩形及圓形管道。
二、測量原理
機翼測風裝置是采用一種機翼形節流件的節流式流量傳感器。
三、特點
機翼測風裝置是目前用的比較廣泛的一種測風裝置，它與其它測風裝置比較有如下優點：
1、核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產生的壓損不超過 差壓值的14%。
2、采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量。
3、在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保 了測量精確度。
4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝置和疏通裝置，確保運行安全和維修方便。
5、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。
6、對直管段要求低，前直管段0.6~1.0D,后直管段0.2D。
7、具有獨特的機翼線型，能產生較大的差壓，測量穩定 精度較高。
四、主要技術參數：
1.測量介質：空氣、鍋爐一、二次風等介質；
2.管道：圓管﹑矩形管；
3.管道適用范圍： Dn=200～6000mm B×H=200×300～6000×6000mm；
4.精度： ±1.0%；
5.公稱壓力： Pn≤6.4MPa；
6.流體溫度： t≤450℃；
7.精度等級： 1.0級 2.0級
五、機翼測風裝置選型表：
|
型 號 規 格
|
說 明
|
|
|
ZRLG-JY
|
|
機翼風量測量裝置
|
|
管道截面形狀
|
|
Y
|
|
圓形
|
|
|
F
|
|
方形
|
|
連接方式
|
|
1
|
|
法蘭連接
|
|
|
2
|
|
對焊連接
|
|
法蘭材質
|
|
C
|
|
碳鋼
|
|
|
S
|
|
不銹鋼
|
|
|
O
|
|
其它
|
|
公稱壓力
|
|
025
|
|
0.25MPa
|
|
|
06
|
|
0.6MPa
|
|
|
25
|
|
2.5MPa
|
|
|
64
|
|
6.4 MPa
|
|
公稱直徑
|
|
－200
|
DN200
|
|
|
－250
|
DN250
|
|
|
－300
|
DN300
|
|
|
－1000
|
DN300
|
|
|
－4000
|
DN4000
|
|
|
－500
|
500×400
|
|
|
－1000
|
1000×800
|
|
